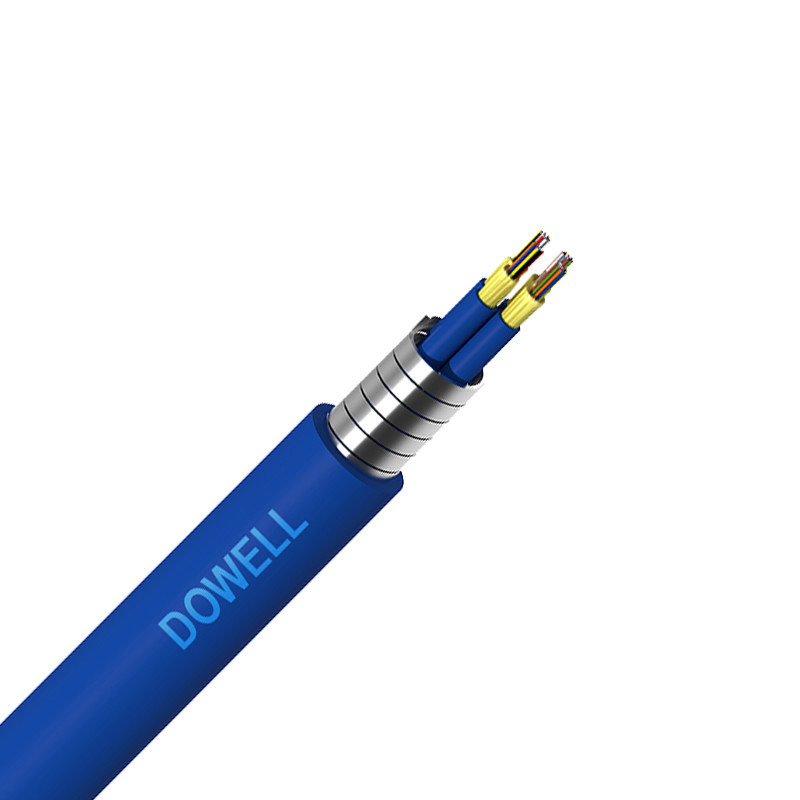

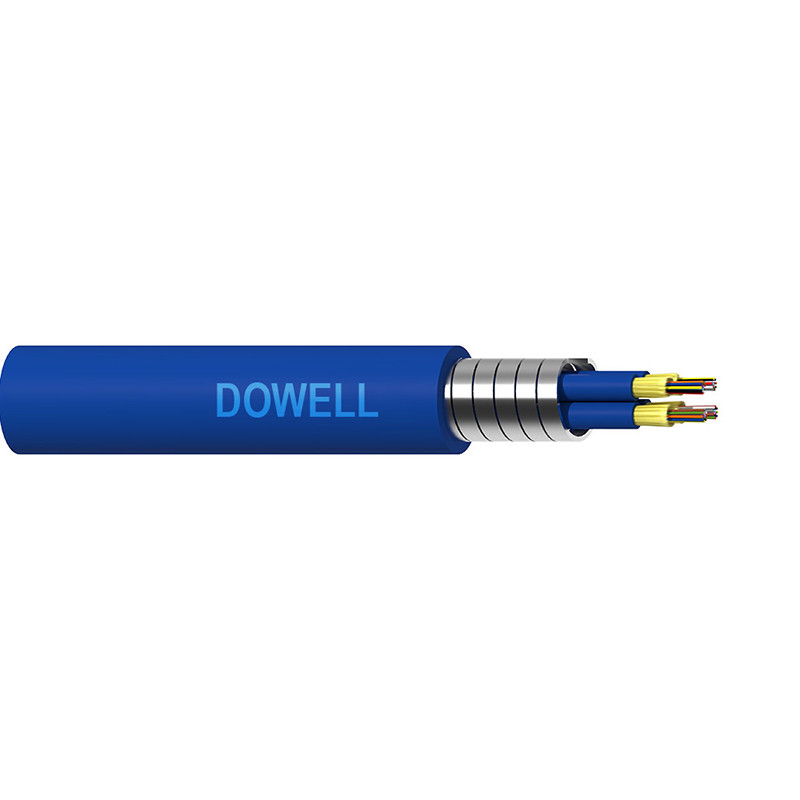

Cable óptico interior multicore blindado de 24F 48F GJASFKV G652D G657A

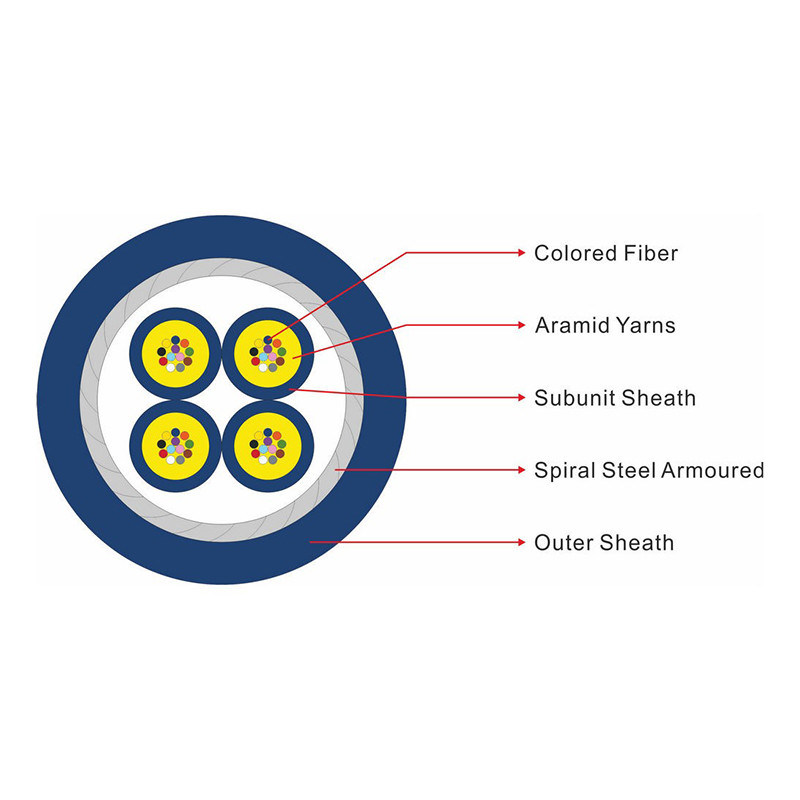

El cable de fibra óptica blindado multicore interior GJASFKV es la fibra de aramida multihilo reforzada con una fibra óptica de mini bundle multicore de superficie de ф250μm. Una cubierta interior de PVC o LSZH se extruye sobre la superficie trenzada como una subunidad, y la subunidad de bundle multicore se tuerce en un círculo. En su capa exterior se enrolla una capa de armadura de alambre de acero, la armadura de alambre de acero se aplica una pequeña cantidad de aramida, y luego se extruye una cubierta exterior de PVC o LSZH.
Características Ópticas:
| |
|
G.652 |
G.657 |
50/125um |
62.5/125um |
Atenuación
(+20 ) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36 dB/km |
|
|
|
| @1550nm |
≤0.22 dB/km |
≤0.23 dB/km |
|
|
| Ancho de banda |
@850nm |
|
|
≥500 Mhz.km |
≥500 Mhz.km |
| Clase A 850nm |
@1300nm |
|
|
≥1000 Mhz.km |
≥600 Mhz.km |
| Apertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
| Longitud de onda de corte del cable |
≤1260nm |
≤1480nm |
|
|
Parámetros Técnicos:
| Tipo de Cable |
Número de Fibras |
Subunidad
Exterior
Diámetro
mm |
Cable
Diámetro
mm |
Cable
Peso
Kg/km |
Tracción
Resistencia
Largo/Corto
Term N |
Compresión
Resistencia
Largo/Corto
Term N/100m |
Radio de Curvatura
Estático/Dinámico
mm |
| GJFJV+SV |
24 |
7 |
5 |
64 |
300/750 |
200/1000 |
20D/10D |
| GJFJV+SV |
48 |
10 |
6 |
100 |
300/750 |
200/1000 |
20D/10D |
Características:
1.1 Cable en miniatura, refuerzo de aramida de alta resistencia, protección de material de cubierta de alto rendimiento.
1.2 Radio de curvatura pequeño, peso ligero, suave, flexible, fácil de seguir.
1.3 Armadura de alambre plano para mejorar la compresión del cable óptico y la capacidad anti-roedores.
1.4 Posee buen rendimiento mecánico y ambiental.
1.5 Cubierta exterior ignífuga o no ignífuga para proporcionar una buena protección de seguridad.
Aplicación:
2.1 Varios productos de conectores convencionales. Pigtail, jumper.
2.2 Equipos de comunicación óptica, paneles de conexión óptica, fibra al escritorio y otras conexiones de luz.
2.3 Conexión óptica de equipos, instrumentos, etc.
2.4 Cableado horizontal interior, cableado vertical dentro del edificio; Red LAN, conexión de múltiples puntos de información.
2.5 Larga distancia, exterior, cableado de edificios, conexión óptica híbrida de troncales ópticas.
2.6 El backbone del cable de cola, acceso al equipo dentro del edificio.
2.7 Espacio de instalación pequeño y cableado ocasional.

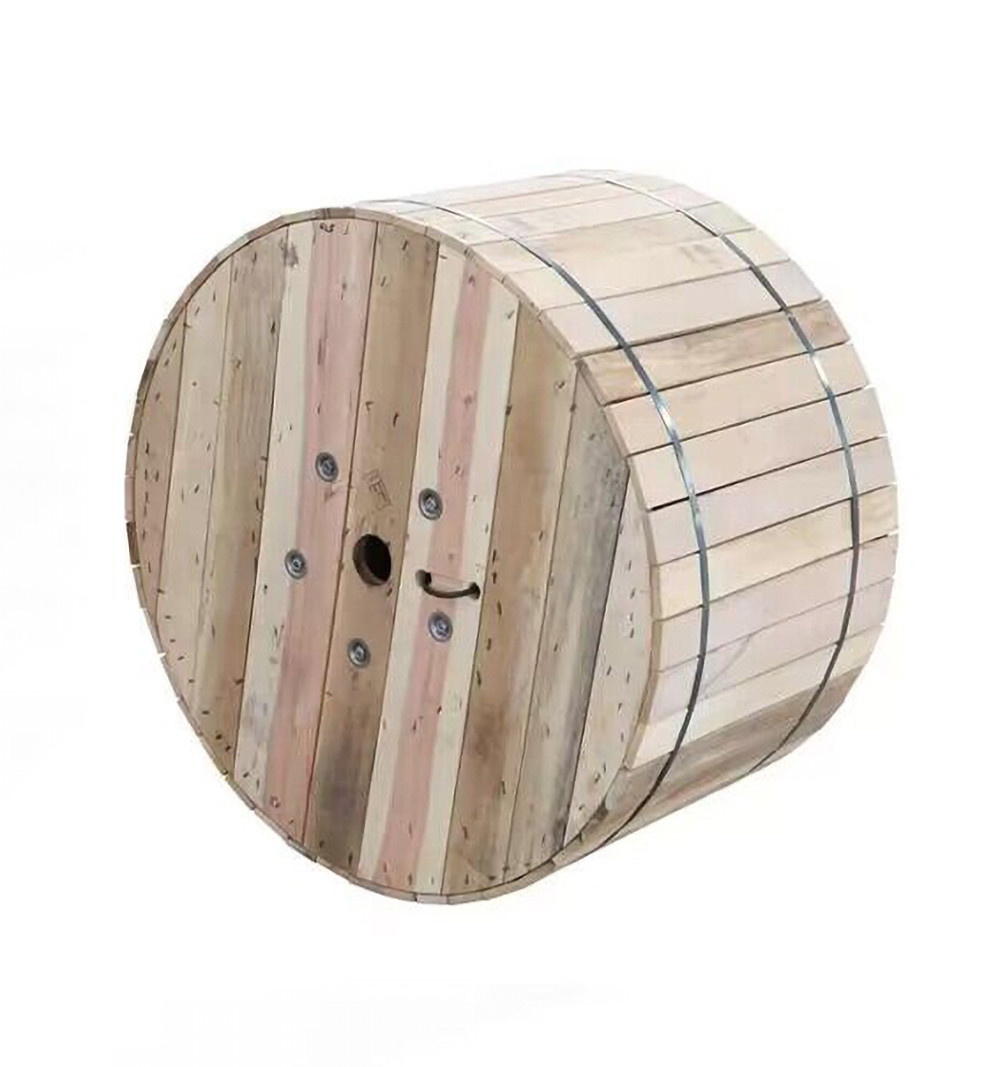

Nuestro Paquete:
Flujo de Producción:
