Todos los cables de fibra óptica dieléctrica de soporte aéreo 2 6 12 24 48 144 núcleos

Cable aéreo autosoportado dieléctrico integral de 2, 6, 12, 24, 48 hasta 144 hilos

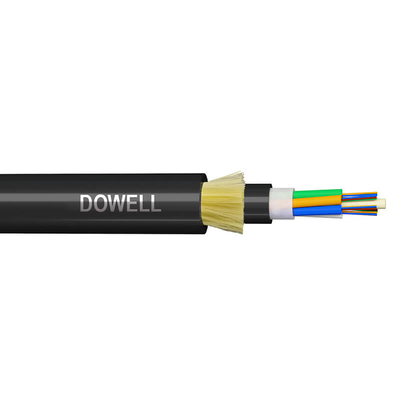

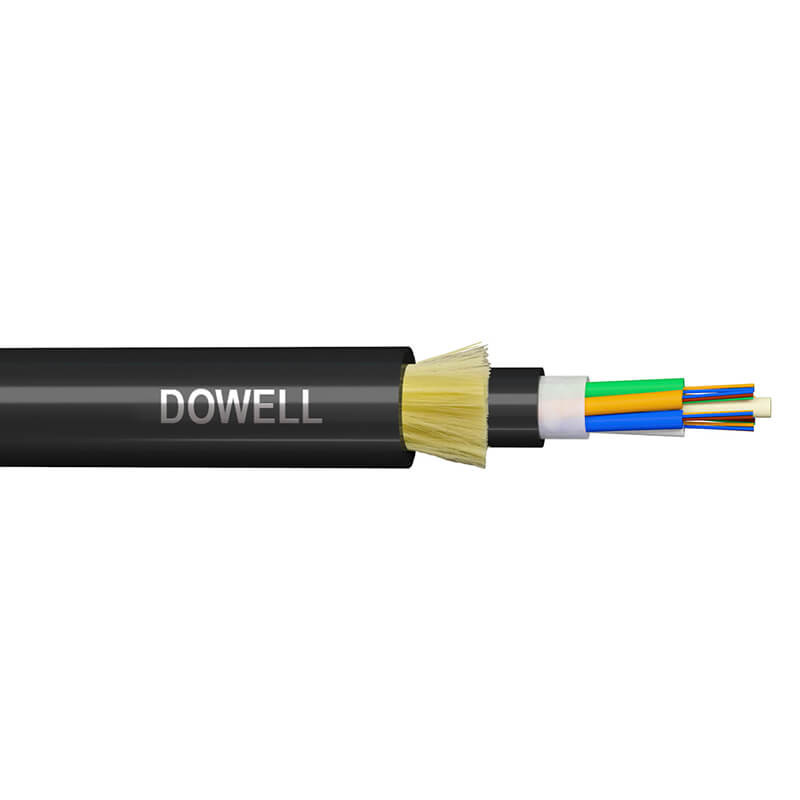

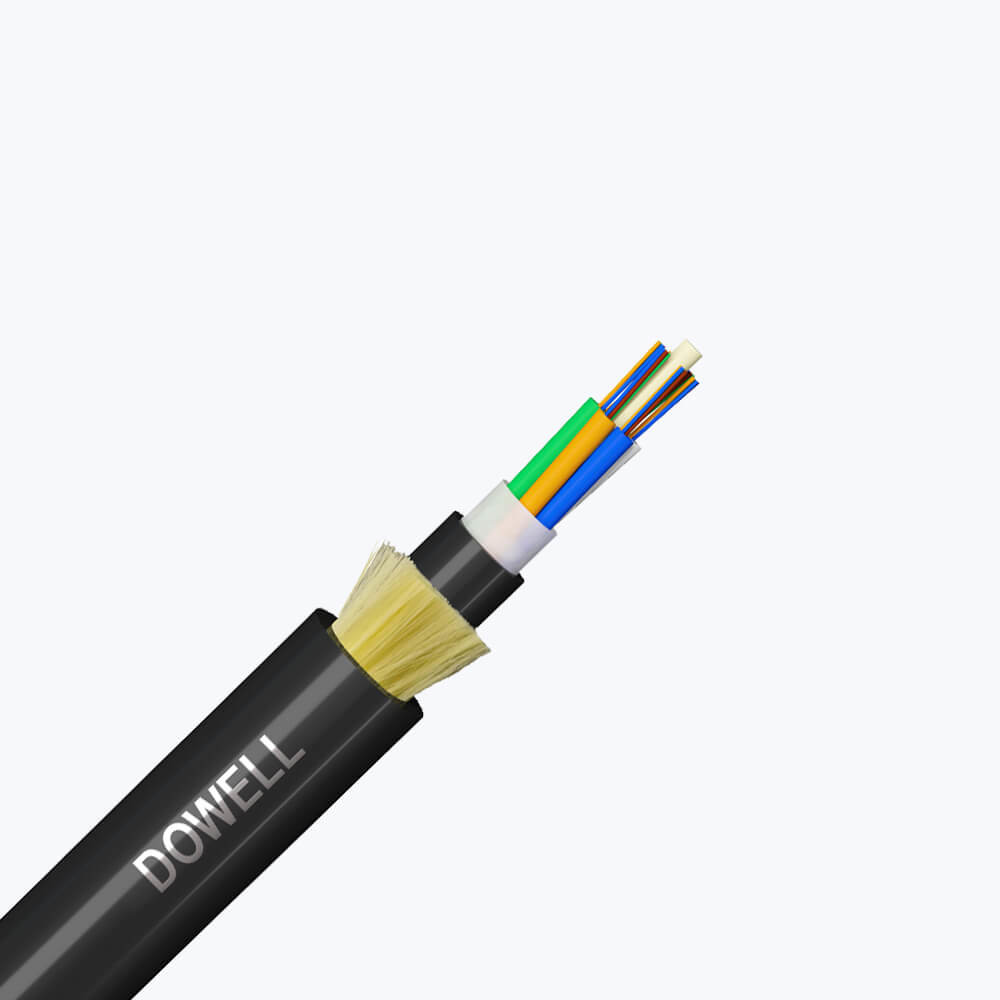

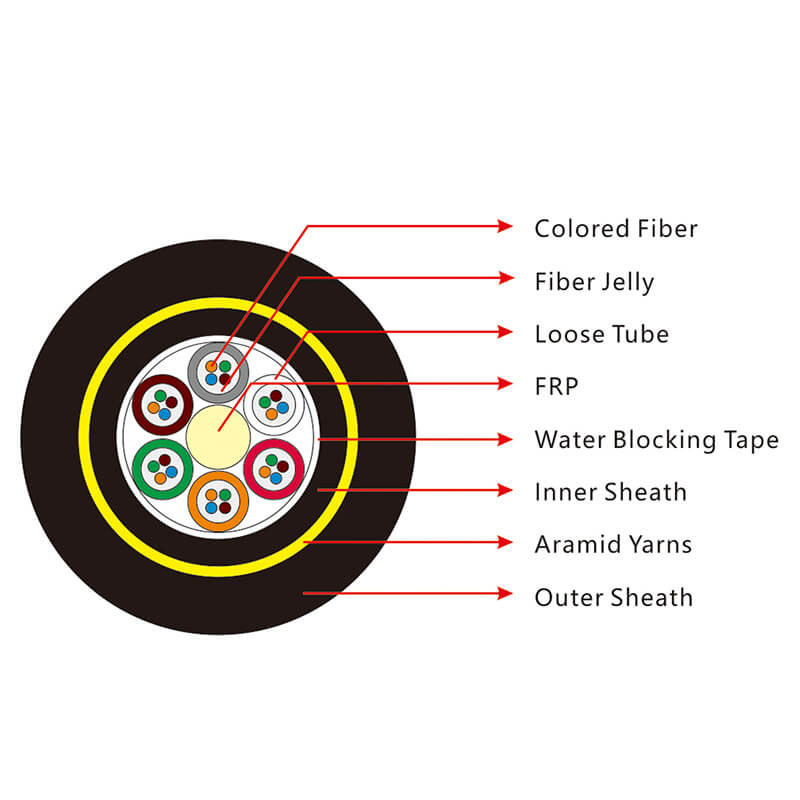

La construcción del cable aéreo autosoportado ADSS consiste en que las fibras de 250 µm se colocan en un tubo holgado hecho de plástico de alto módulo, relleno de un compuesto de relleno resistente al agua. Los tubos se rellenan con un compuesto de relleno resistente al agua. El tubo (y los rellenos) se trenzan alrededor de un FRP como miembro de resistencia central no metálico para formar un núcleo de cable compacto y circular. Después de que el núcleo del cable se rellena con compuesto de relleno, se cubre con una fina funda interior de PE. Después de aplicar una capa trenzada de hilos de aramida sobre la funda interior como miembro de resistencia, el cable se completa con una funda exterior de PE o AT.

Características Ópticas
Tipo de Fibra
Diámetro del Modo de Campo (µm)	1310nm	9.1 ± 0.5
	1550nm	10.3 ± 0.7
Coeficiente de Atenuación (dB/km)	1310nm	≤0.35
	1550nm	≤0.21
No uniformidad de Atenuación (dB)		≤0.05
Longitud de Onda de Dispersión Cero (λo) (nm)		1300-1324
Pendiente Máxima de Dispersión Cero (Somax) (ps/(nm².km))		≤0.093
Coeficiente de Dispersión de Modo de Polarización (PMDo) (ps/km)		≤0.2
Longitud de Onda de Corte (λcc) (nm)		≤1260
Coeficiente de Dispersión (ps/(nm·km))	1288~1339nm	≤3.5
	1550nm	≤18
Índice de Refracción de Grupo Efectivo (Neff)	1310nm	1.466
	1550nm	1.467
Característica Geométrica
Diámetro del Revestimiento (µm)		125.0 ± 1.0
No circularidad del Revestimiento (%)		≤1.0
Diámetro del Recubrimiento (µm)		245.0 ± 10.0
No circularidad del Recubrimiento (%)		≤6.0
Error de Concentricidad Núcleo-Revestimiento (µm)		≤0.8
Característica Mecánica
Curvatura (m)		≥4.0
Tensión de Prueba (GPa)		≥0.69
Fuerza de Despegue del Recubrimiento (N)	Valor Promedio	1.0~5.0
	Valor Pico	1.3~8.9
Pérdida por Macro Curvatura (dB)	Ø60mm, 100 Círculos, @ 1550nm	≤0.05
	Ø32mm, 1 Círculo, @ 1550nm	≤0.05

Parámetro Técnico del Cable:

Parámetros		Especificación
Número de Fibras		2	6	12	24	60	144
Tubo Holgado	Material	PBT
	Fibras por Tubo	2	4	4	4	12	12
	Número	1	2	3	6	5	12
Varilla de Relleno	Número	5	4	3	0	1	0
Miembro de Resistencia Central	Material	FRP				FRP recubierto de PE
Material de Bloqueo de Agua		Hilo de Bloqueo de Agua
Miembro de Resistencia Adicional		Hilos de Aramida
Funda Interior	Material	PE Negro (Polietileno)
	Espesor	Nominal: 0.8 mm
Funda Exterior	Material	PE Negro (Polietileno) o AT
	Espesor	Nominal: 1.7 mm
Diámetro del Cable (mm)		11.4	11.4	11.4	11.4	12.3	17.8
Peso del Cable (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Tensión Nominal de Tensión (RTS) (KN)		5.25	5.25	5.25	5.25	7.25	14.25
Tensión Máxima de Trabajo (40% RTS) (KN)		2.1	2.1	2.1	2.1	2.9	5.8
Tensión Diaria (15-25% RTS) (KN)		0.78~1.31	0.78~1.31	0.78~1.31	0.78~1.31	1.08~1.81	2.17~3.62
Vano Máximo Permitido (m)		100
Resistencia a la Compresión (N/100mm)		Corto tiempo	2200
Condiciones Meteorológicas Adecuadas			Velocidad máxima del viento: 25m/s Hielo máximo: 0mm
Radio de Curvatura (mm)	Instalación	20D
	Operación	10D
Atenuación (Después del Cable) (dB/km)	Fibra SM @1310nm	≤0.36
	Fibra SM @1550nm	≤0.22

Aplicación:

Instalación aérea autosoportada

Para líneas eléctricas aéreas de hasta 110kv, se aplica una funda exterior de PE.

Para líneas eléctricas aéreas de 110kv o más, se aplica una funda exterior de AT.

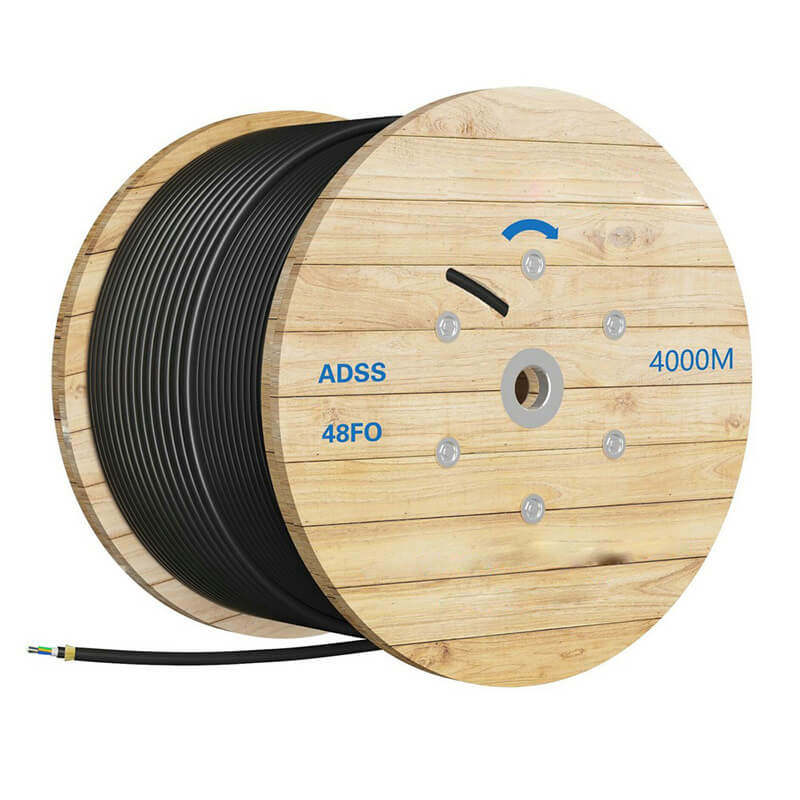

Paquete:



Flujo de Producción:
