Redes de comunicaciones al aire libre ADSS de cable de fibra de un solo modo PE

Cubiertos de fibra óptica FTTH

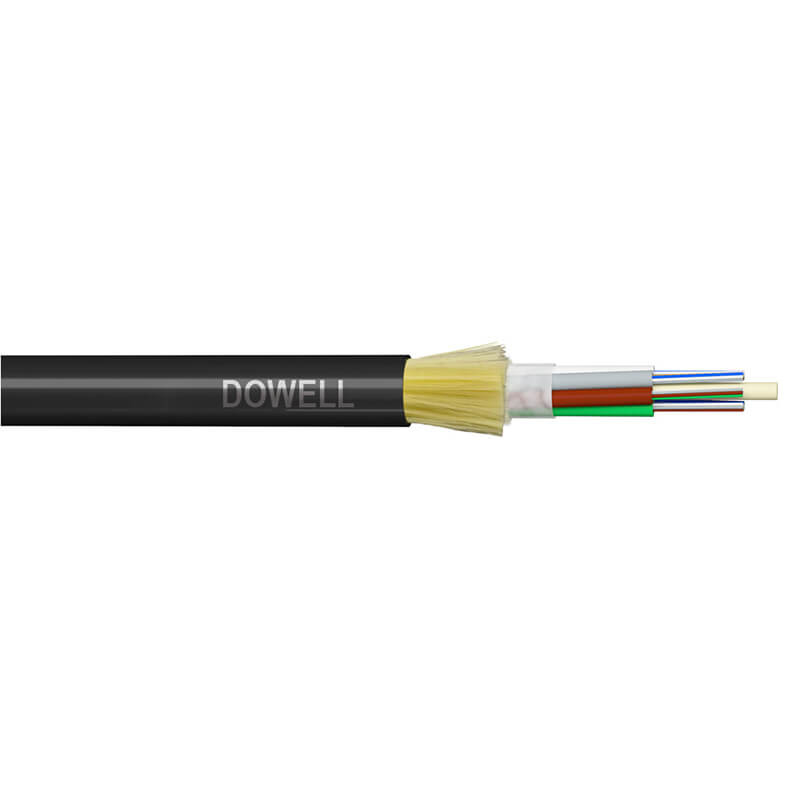

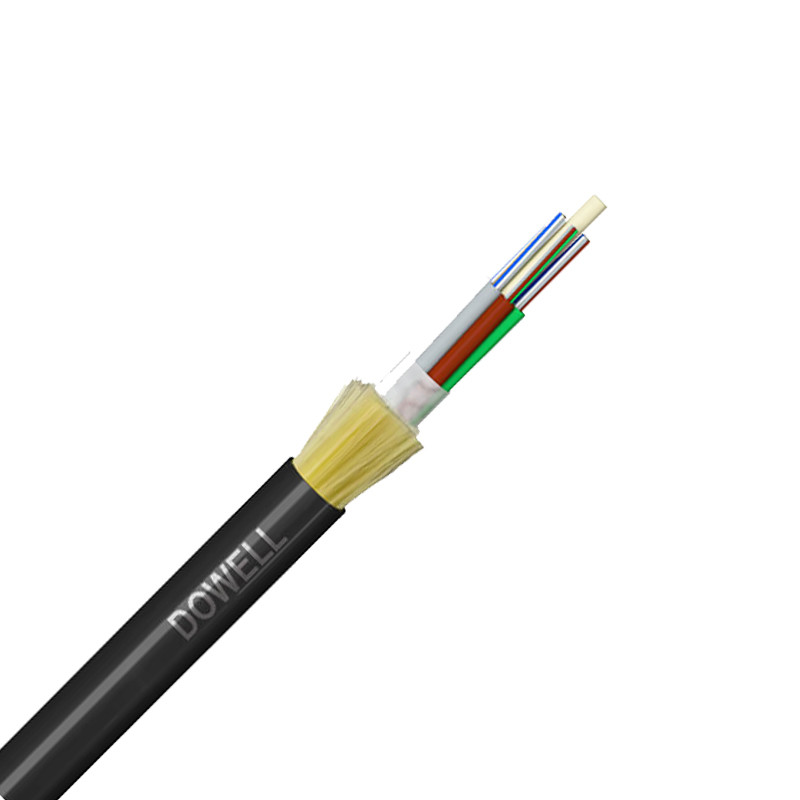

El cable ADSS de chapa única es un tipo de cable de fibra óptica autoportante totalmente dieléctrica (ADSS) diseñado para instalaciones aéreas,Específicamente para tramos relativamente más cortos que van desde 50 metros hasta 200 metros. se utiliza comúnmente en varias redes de comunicación al aire libre para proporcionar transmisión y conectividad de datos de alta velocidad.Podemos personalizar el número de núcleos de cables de fibra óptica ADSS de acuerdo con las necesidades del clienteEl número de núcleos del cable ADSS de fibra óptica es 2, 6, 12,24, 48, hasta 144 núcleos.

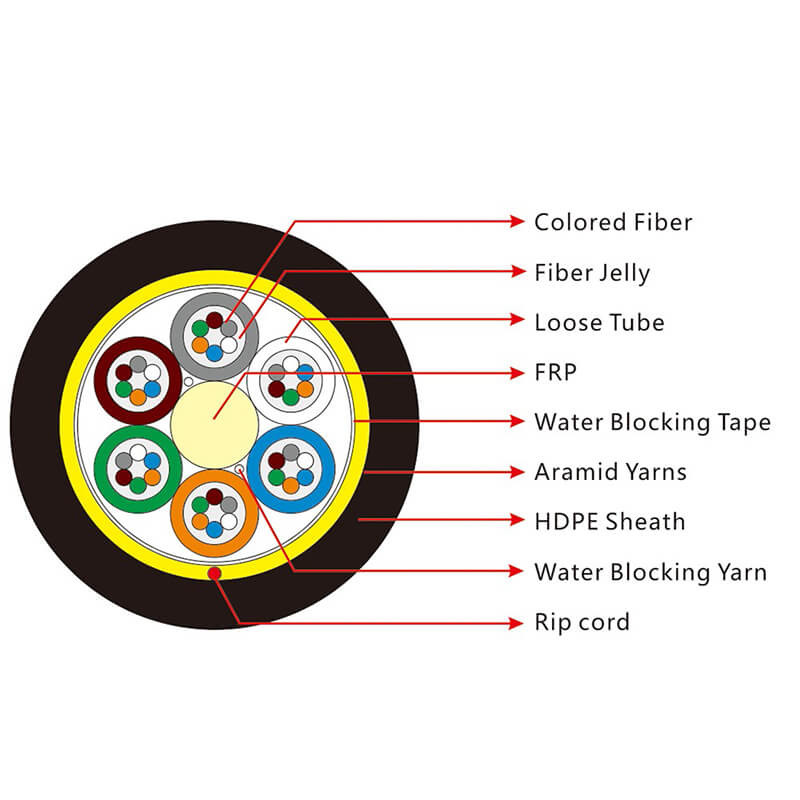

Parámetro técnico del cable:

Parámetros		Especificación
Número de fibras		2	6	12	24	60	144
Tubo suelto	El material	PBT
	Fibra por tubo	2	4	4	4	12	12
	Las cifras	1	2	3	6	5	12
Rod de llenado	Las cifras	5	4	3	0	1	0
fuerza central miembro	El material	FRP				PE recubierto de FRP
Material que bloquea el agua		Los demás tejidos de poliéster
Fuerza adicional Miembro		Los demás:
Capa interior	El material	PE negro (polietileno)
	El grosor	Nomenal: 0,8 mm
Camiseta de lujo	El material	PE negro (polietileno) o AT
	El grosor	Nombral: 17 mm
Diámetro del cable ((mm)		11.4	11.4	11.4	11.4	12.3	17.8
Peso del cable ((kg/km)		94 ~ 101	94 ~ 101	94 ~ 101	94 ~ 101	119 ~ 127	241 ~ 252
Estreses de tensión nominal (RTS)		5.25	5.25	5.25	5.25	7.25	14.25
Tensión máxima de trabajo (40%RTS) ((KN)		2.1	2.1	2.1	2.1	2.9	5.8
Estrés diario (15-25%RTS)		0.78 ~ 1.31	0.78 ~ 1.31	0.78 ~ 1.31	0.78 ~ 1.31	1.08 ~ 1.81	2.17 ~ 3.62
Velocidad máxima permitida (m)		100
Resistencia al aplastamiento (N/100 mm)		Tiempo corto	2200
Condiciones meteorológicas adecuadas			Velocidad máxima del viento: 25 m/s.
Radius de flexión (mm)	Instalación	20D
	Operación	10D
El número de unidades de carga de la unidad de carga de la unidad de carga de la unidad de carga será el siguiente:	Fibra SM @1310nm	≤ 036
	Fibra SM @1550nm	≤ 022

Las características:

1.1 Erección eléctrica continua

1.2 Resistencia superior a las marcas eléctricas con envoltura AT

1.3 Peso ligero, pequeño diámetro del cable, menos hielo, impacto del viento y carga en la torre

1.4 Excelentes propiedades de tracción y temperatura

1.5 Esperanza de vida de hasta 30 años

Aplicación:

2.1 Instalación aérea de auto-apoyo

2.2 En las líneas aéreas de energía eléctrica de menos de 110 kV, se aplicará una vaina exterior de PE.

2.3 Para las líneas aéreas de electricidad iguales o superiores a 110 km, se aplicará la vaina exterior AT.

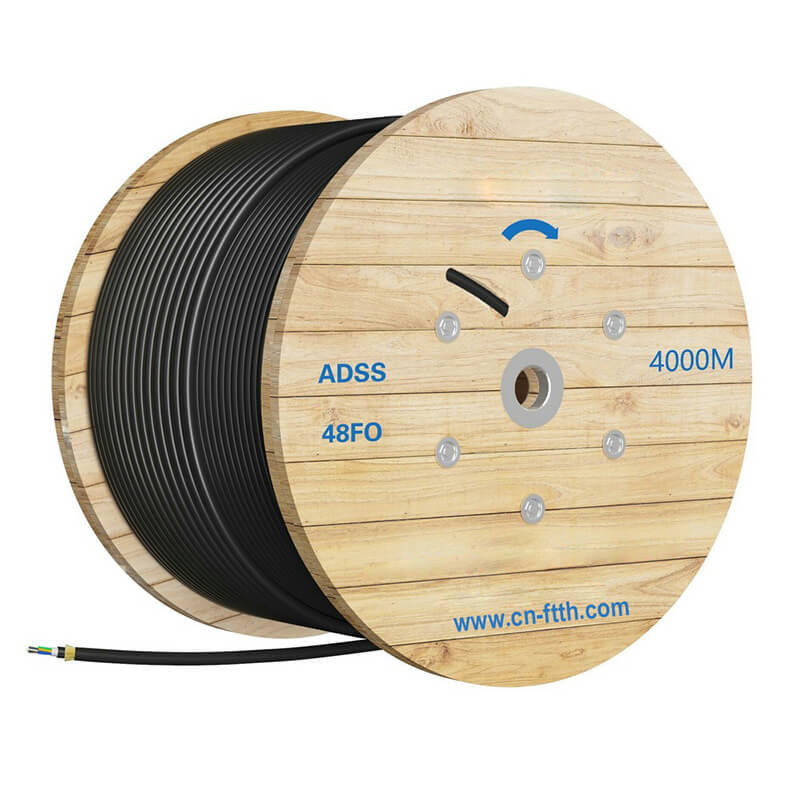

Envase:
