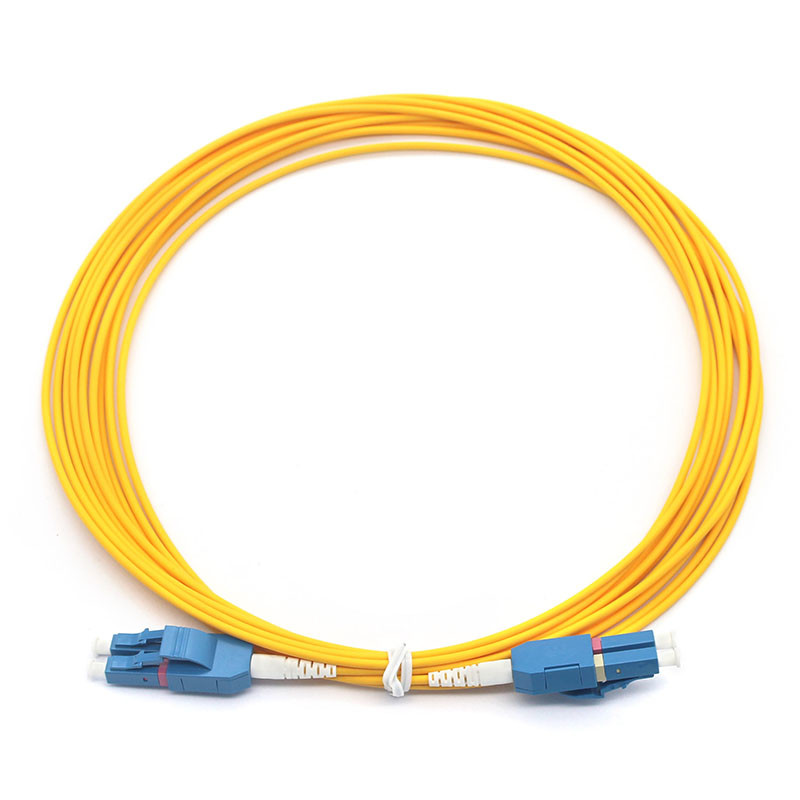

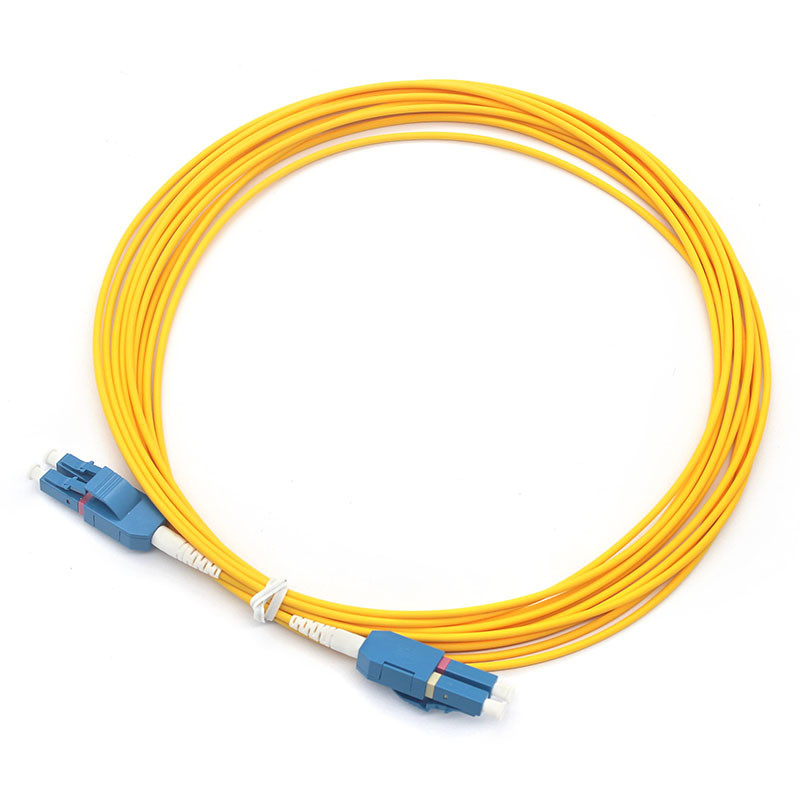

Cable de parche de fibra óptica duplex de LC UPC a LC UPC para el Uniboot de modo único
Los patchcords de fibra óptica son componentes para conectar equipos y componentes en una red de fibra óptica.Hay muchos tipos de acuerdo con diferentes tipos de conector de fibra óptica, incluyendo FC SV SC LC ST E2000N MTRJN MPO etc.El material de la chapa de cable puede ser PVC, LSZH; OFNR, OFNP, etc. Hay fibras simples, dúplex, múltiples, banda de ventilación y fibra de paquete.
Especificación:
| Parámetro |
Unidad |
Modo |
P.C. |
UPC |
El APC |
| El tipo |
| Pérdida de inserción |
Db |
En el caso de los |
El valor de las emisiones3 |
El valor de las emisiones3 |
El valor de las emisiones3 |
| En el caso de los |
El valor de las emisiones3 |
El valor de las emisiones3 |
|
| Pérdida de retorno |
Db |
En el caso de los |
> 50 años |
> 50 años |
> 60 años |
| En el caso de los |
> 35 |
> 35 |
|
| Repetibilidad |
Db |
Pérdida adicional < 0,1 dB, pérdida de retorno < 5 dB |
| Intercambiabilidad |
Db |
Pérdida adicional < 0,1 dB, pérdida de retorno < 5 dB |
| Tiempos de conexión |
las veces |
> 1000 |
| Temperatura de funcionamiento |
°C |
-40 C- +75 C |
| Temperatura de almacenamiento |
°C |
-40 C- +85 C |
Características:
1.1 Tipos de fibra
1.1.1 Single-Mode (SMF): diseñado para transmisión a larga distancia (hasta 100 km o más), normalmente con un diámetro de núcleo/revestimiento de 9/125 μm.
1.1.2 Multi-Modo (MMF): se utiliza para distancias más cortas (hasta 500 m2 km), con tamaños comunes de núcleo de 50/125 μm o 62,5/125 μm.
1.2 Tipos de conectores
1.2.1 LC (Lucent Connector): Factor de forma pequeño, popular en aplicaciones de alta densidad.
1.2.2 SC (Subscriber Connector): diseño push-pull, comúnmente utilizado en comunicaciones de datos y telecomunicaciones.
1.2.3 FC (Ferrule Connector): Tipo de tornillo, a menudo utilizado en entornos de alta vibración.
1.2.4 ST (punta recta):Al estilo de la bayoneta, utilizada en redes más antiguas.
1.2.5 MTP/MPO: Conectores multifibras para enlaces de gran capacidad (por ejemplo, fibras 12/24).
1.3 Tipos polacos
1.3.1 PC (contacto físico): ligeramente redondeado para reducir los huecos de aire.
1.3.2 UPC (ultra-contacto físico): mayor pérdida de reflexión (~-55 dB).
1.3.3 APC (Contacto físico en ángulo): la cara final con ángulo de 8° para un mínimo de reflexión hacia atrás (~-65 dB).
1.4 Capa de cable
1.4.1 Simplex: fibra única, cable único.
1.4.2 Duplex: dos fibras (a menudo para Tx/Rx).
1.4.3 Blindado: reforzado para ambientes adversos.
1.4.4 Insensibilidad a las curvas (BI): Resistente a las curvas estrechas.
Aplicación:
2.1 Paneles de parches dentro de los armarios de comunicaciones
2.2 Comunicaciones de datos de alta velocidad de bits
2.3 Salto del armario de comunicaciones
2.4 Transmisión analógica de vídeo
2.5 Comunicaciones entre el armario y la toma de corriente de la pared

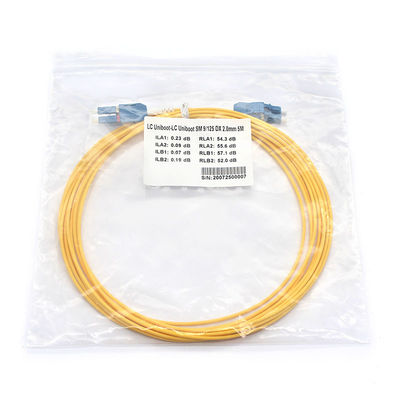

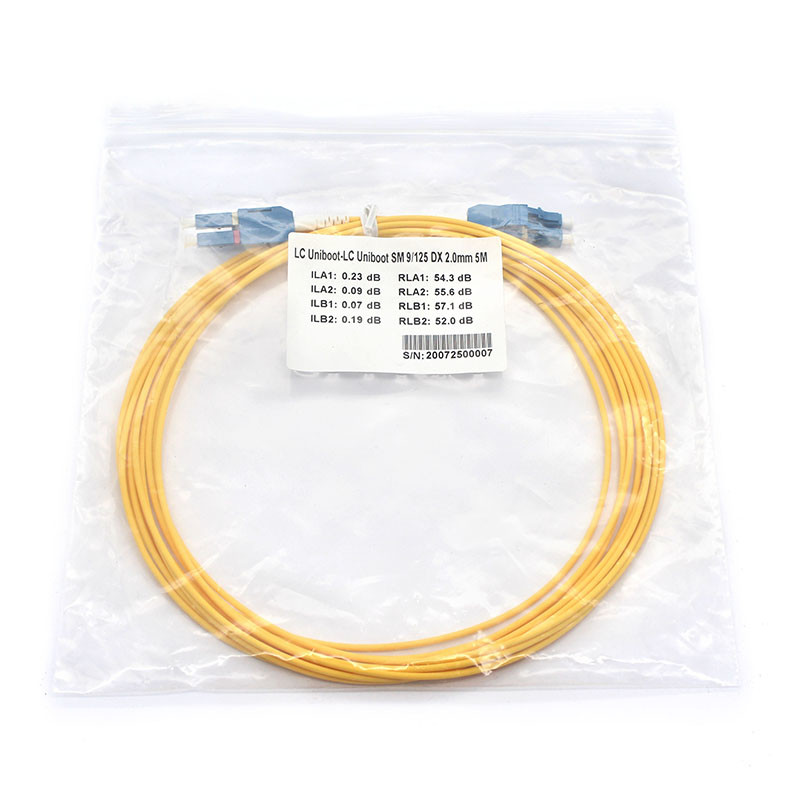

Envase:
1Bolsa de plástico.
2La caja interior
3. Caja exterior
