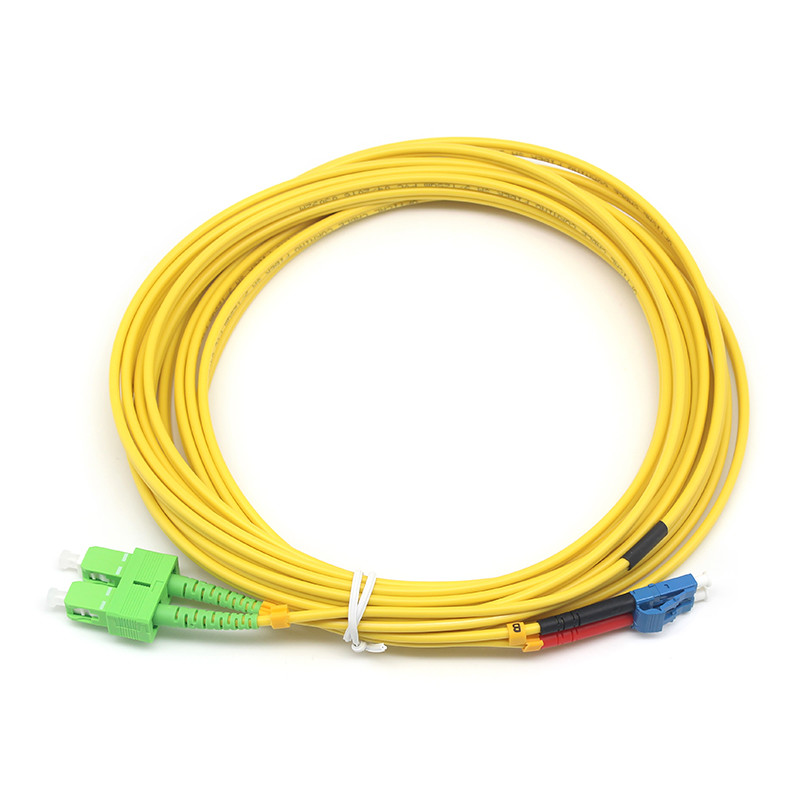

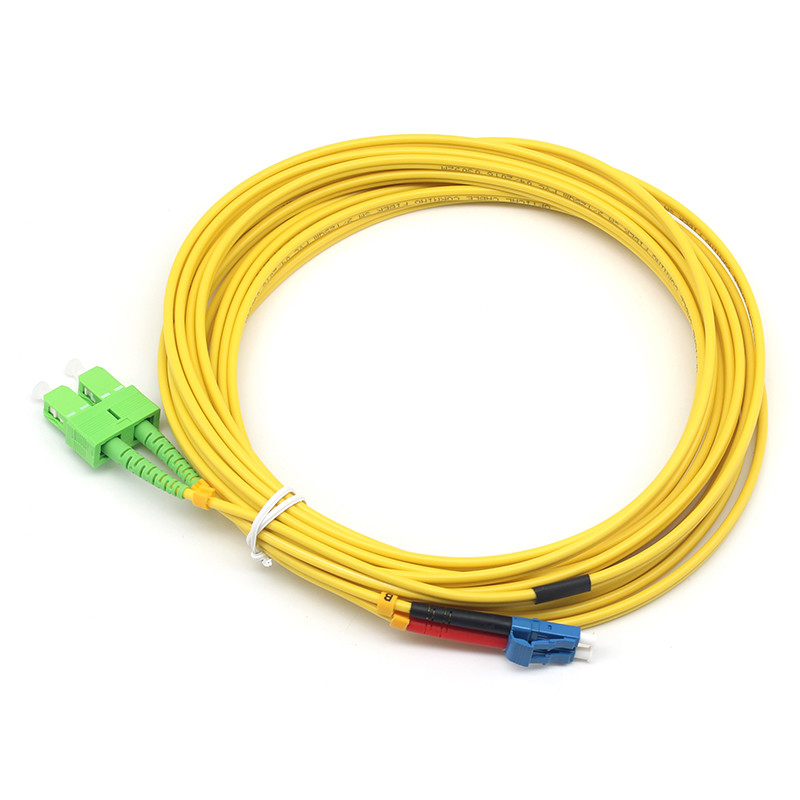

El cable de parches de fibra óptica de doble SC APC a LC UPC SM
Los patchcords de fibra óptica son componentes para conectar equipos y componentes en una red de fibra óptica.Hay muchos tipos de acuerdo con diferentes tipos de conector de fibra óptica, incluyendo FC SV SC LC ST E2000N MTRJN MPO etc.El material de la chapa de cable puede ser PVC, LSZH; OFNR, OFNP, etc. Hay fibras simples, dúplex, múltiples, banda de ventilación y fibra de paquete.
Especificación:
| Parámetro |
Unidad |
Modo |
P.C. |
UPC |
El APC |
| El tipo |
| Pérdida de inserción |
Db |
En el caso de los |
El valor de las emisiones3 |
El valor de las emisiones3 |
El valor de las emisiones3 |
| En el caso de los |
El valor de las emisiones3 |
El valor de las emisiones3 |
|
| Pérdida de retorno |
Db |
En el caso de los |
> 50 años |
> 50 años |
> 60 años |
| En el caso de los |
> 35 |
> 35 |
|
| Repetibilidad |
Db |
Pérdida adicional < 0,1 dB, pérdida de retorno < 5 dB |
| Intercambiabilidad |
Db |
Pérdida adicional < 0,1 dB, pérdida de retorno < 5 dB |
| Tiempos de conexión |
las veces |
> 1000 |
| Temperatura de funcionamiento |
°C |
-40 C- +75 C |
| Temperatura de almacenamiento |
°C |
-40 C- +85 C |
Características:
1. Tipos de fibras:
1.1 Modo único (SMF):Diseñados para transmisión a larga distancia (hasta 100+ km), generalmente con un diámetro de núcleo / revestimiento de 9/125μm.
1.2 Multimodo (MMF):Se utiliza para distancias más cortas (hasta 500 m2 km), con tamaños de núcleo comunes de 50/125 μm o 62,5/125 μm.
2. Tipos de conectores:
2.1 LC (conector de luz):Factor de forma pequeño, popular en aplicaciones de alta densidad.
2.2 SC (conector del abonado):Diseño push-pull, comúnmente utilizado en comunicaciones y telecomunicaciones.
- ¿Qué quieres?3FC (conector de la ferrule):Tipo de tornillo, a menudo utilizado en entornos de alta vibración.
- ¿Qué quieres?4ST (Straight Tip): estilo bayoneta, utilizado en las redes más antiguas.
2.5 MTP/MPO: Conectores multifibras para enlaces de gran capacidad (por ejemplo, fibras 12/24).
3. Tipos polacos
3.1 APC (Contacto físico en ángulo): 8° en el ángulo de la cara final para un mínimo de reflexión hacia atrás (~-65 dB).
3.2 UPC (ultra-contacto físico): mayor pérdida de reflexión (~-55 dB).
3.3 PC (contacto físico): ligeramente redondeado para reducir los huecos de aire.
4- Cable Jacketing:
4.1 Simplex: fibra única, cable único.
4.2 Duplex: dos fibras (a menudo para Tx/Rx).
4.3 Blindado: reforzado para ambientes adversos.
4.4 Insensibilidad a las curvas (BI): Resistente a las curvas estrechas.
Aplicación:
5.1 Red de telecomunicaciones
5.2 Red de banda ancha de fibra
5.3 Sistema CATV
5.4 Sistema LAN y WAN
5.5 FTTP
Flujo de producción:

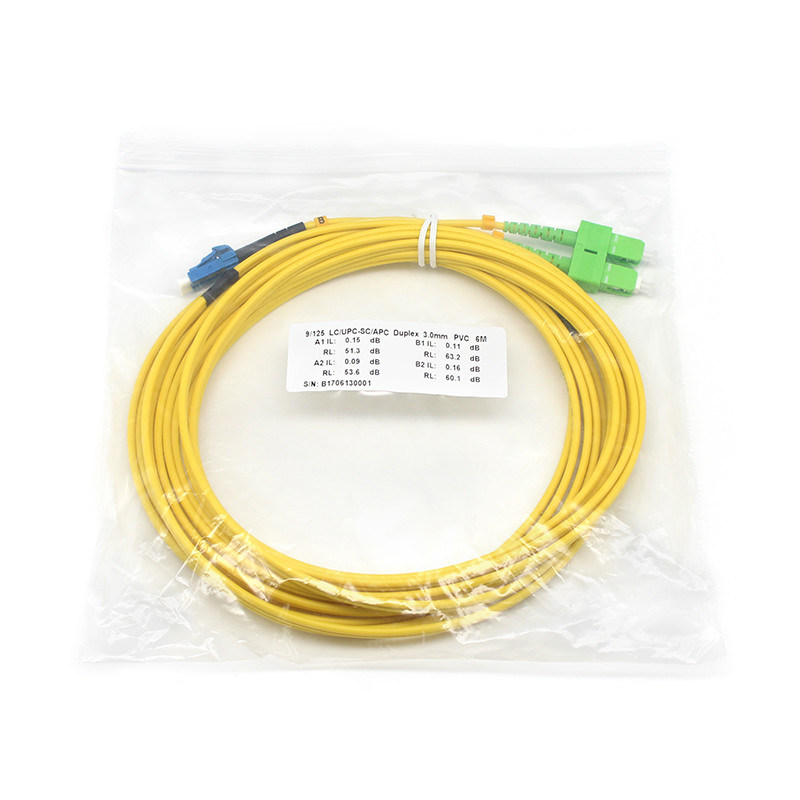

Nuestro paquete:
