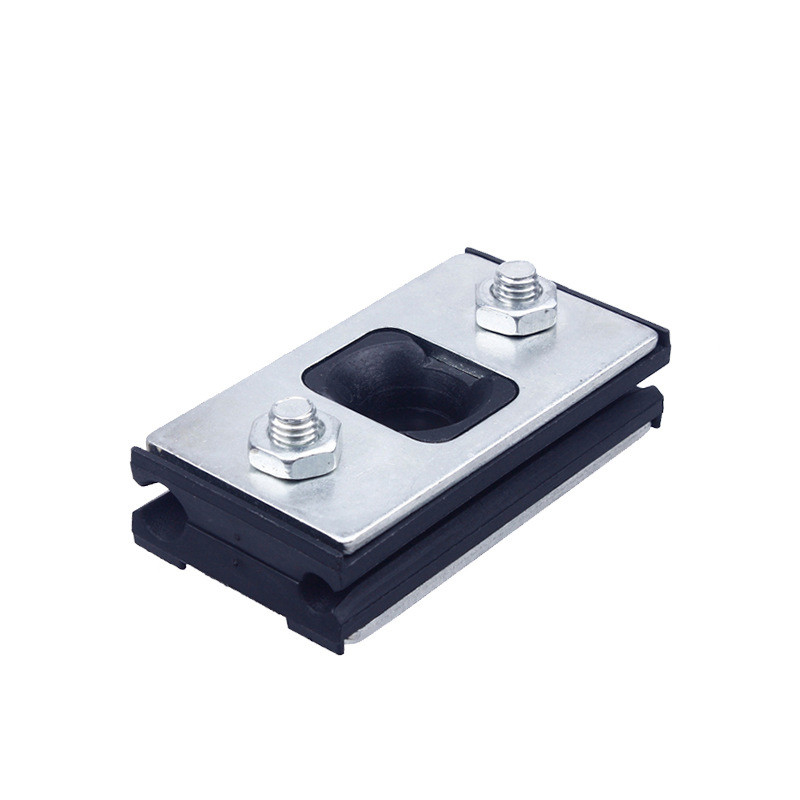

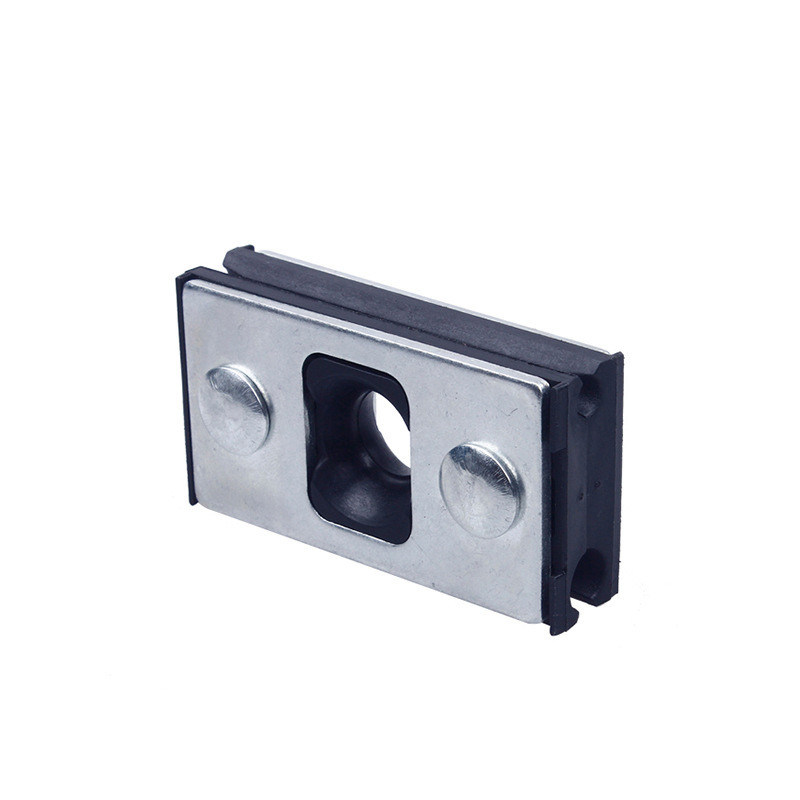

ADSS Figura 8 Abraso de suspensión del cable para el montaje en palo en gancho

Suspension Clamps para el cable Fig-8

Las abrazaderas de suspensión están diseñadas para proporcionar una suspensión articulada para los cables de la figura 8 con un mensajero aislado de acero o dieléctrico en una red de acceso con envergaduras de hasta 90 m.Su diseño patentado único ha sido desarrollado para ofrecer un accesorio de hardware universal que cubre todas las cajas de suspensión en maderaCon ranuras rectas y un sistema reversible, estas abrazaderas son compatibles con mensajeros de diámetros de 3 a 7 mm y de 7 a 11 mm.

Especificación:

Características:

1.1 Cubre todos los tamaños de mensajería de 3 a 11 mm
1.2 Actúa como fusible para evitar daños en el cable en caso de sobrecarga vertical anormal (árbol, accidente automovilístico...)
1.3 aislamiento dieléctrico de 4 kV entre el transmisor del cable y el poste/clampada
1.4 Agujero central que permita su instalación en ganchos para proporcionar un punto de suspensión flexible y una protección adicional contra las vibraciones inducidas por el viento.
Instalación:

2.1 On a hook bolt: La abrazadera se puede instalar en un 14mm o 16mm hook bolt on drillable wooden poles. The length of the hook bolt depends on the pole diameter.

2.2 On a pole bracket with a hook bolt: La abrazadera se puede instalar en postes de madera, postes de concreto redondo y postes metálicos poligonales mediante el uso de un bracket de suspensión CS,Un perno de gancho BQC12x55 y 2 bandas de palo 20 x 0.4 mm o 20 por 0.7 mm.

Aplicación:

3.1 Designed for ducts with a Fiber Reinforced Plastic (FRP) messenger figure-8 shaped duct assembly. Diseñado para conductos con un conjunto de conductos reforzados con fibra de plástico (FRP).
