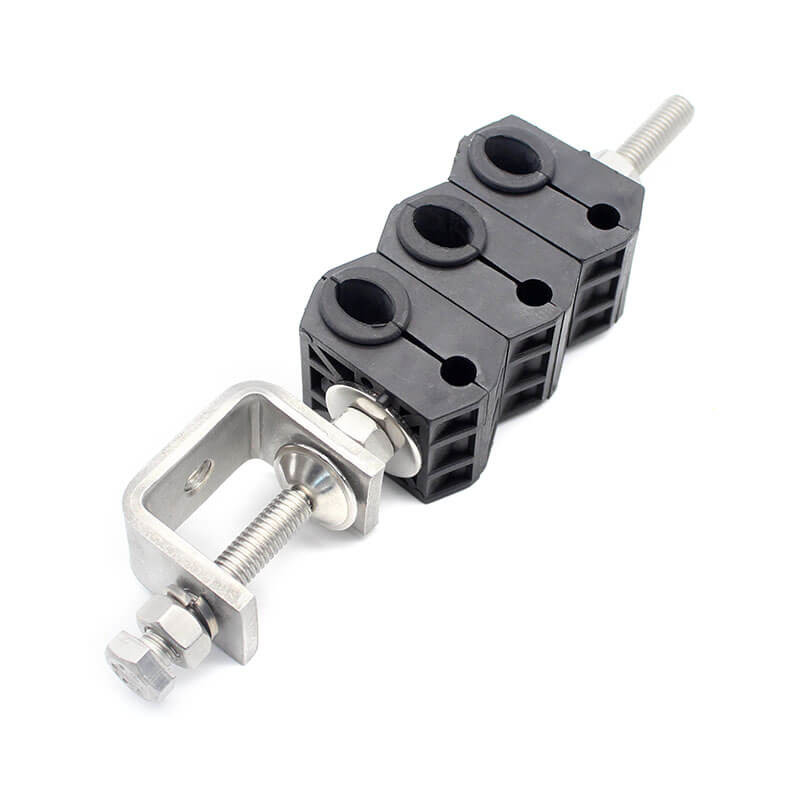

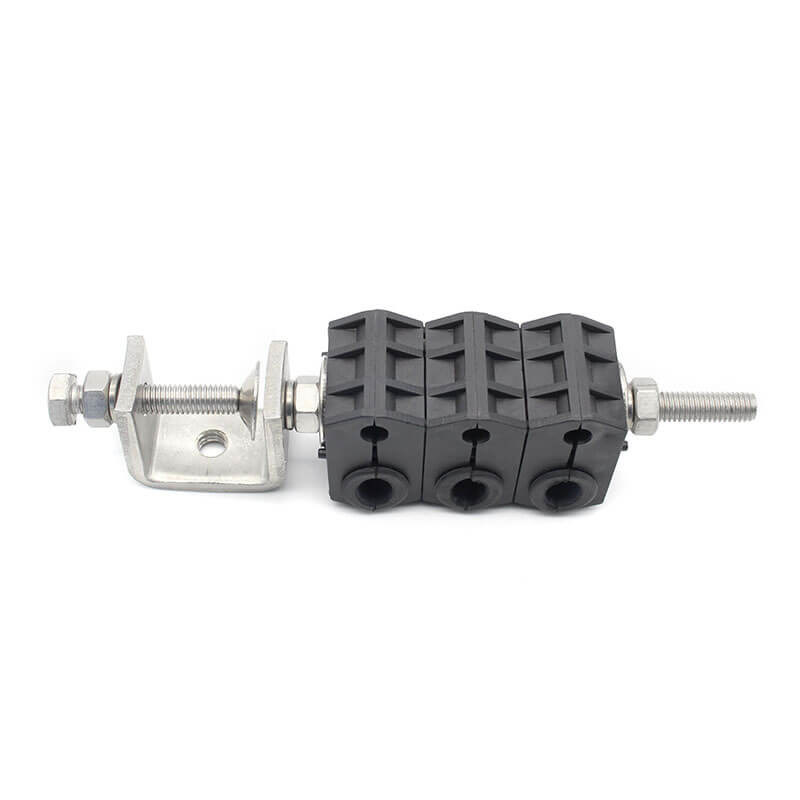

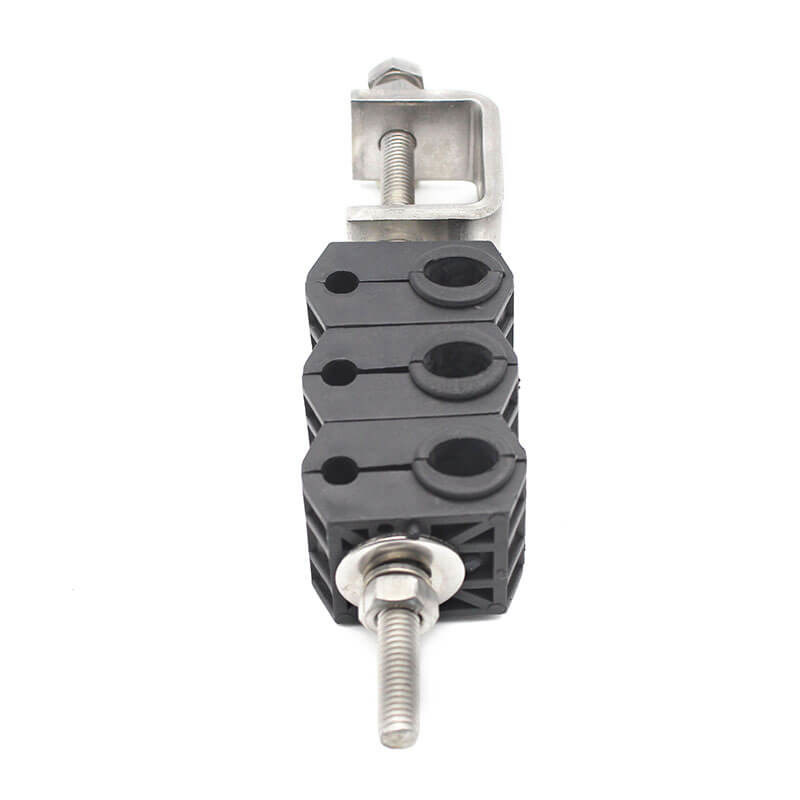

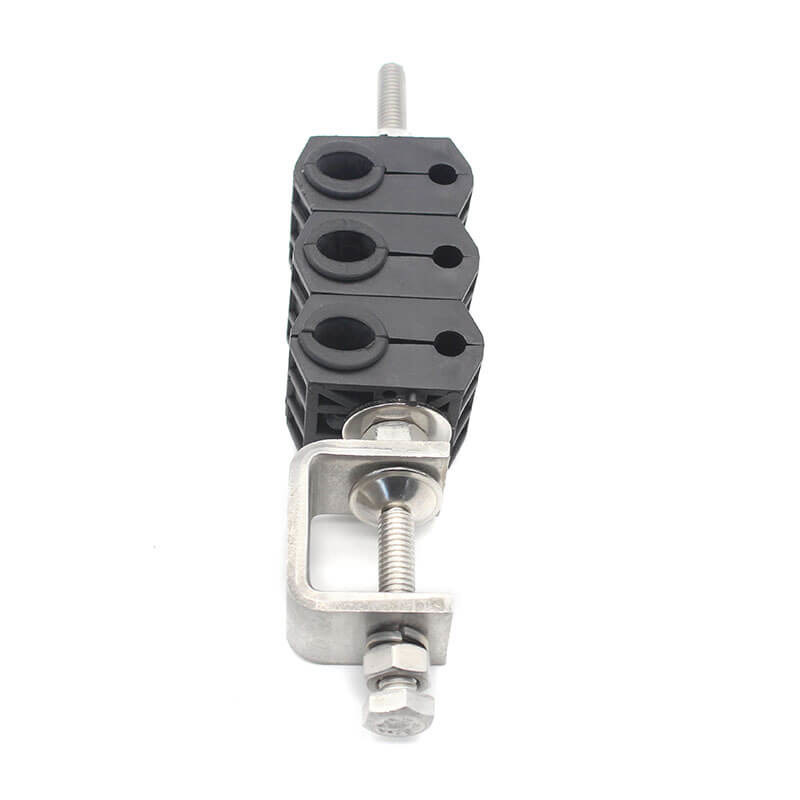

HUAWEI Clampada de alimentación de fibra óptica con manga de caucho para uso exterior

Instalación:

1.1 Desenroscar el perno especial de el soporte C hasta el anillo La distancia es mayor que el grosor de un lado de hierro angular. y luego apretar el perno especial M8;(Momento de referencia: 15Nm)

1.2 Por favor, coloque la tuerca en el La varilla roscada y suelta el un clip de plástico;

1.3 Desmonta la abrazadera de plástico, sumérgete el cable de fibra deφ7mm oφ7.5mm en el pequeño agujero de plástico Clamp, sumergir el 3,3 cuadrado o 4En el caso de los tubos de caucho negro, el tubo de caucho se coloca en el agujero de la abrazadera de plástico. sumergir el cable en el orificio de la abrazadera de plástico (figura a la derecha);

1.4 Bloquear por último todas las tuercas. ((torque de referencia de la tuerca de bloqueo M8 para la abrazadera:11Nm)

Aplicación:
